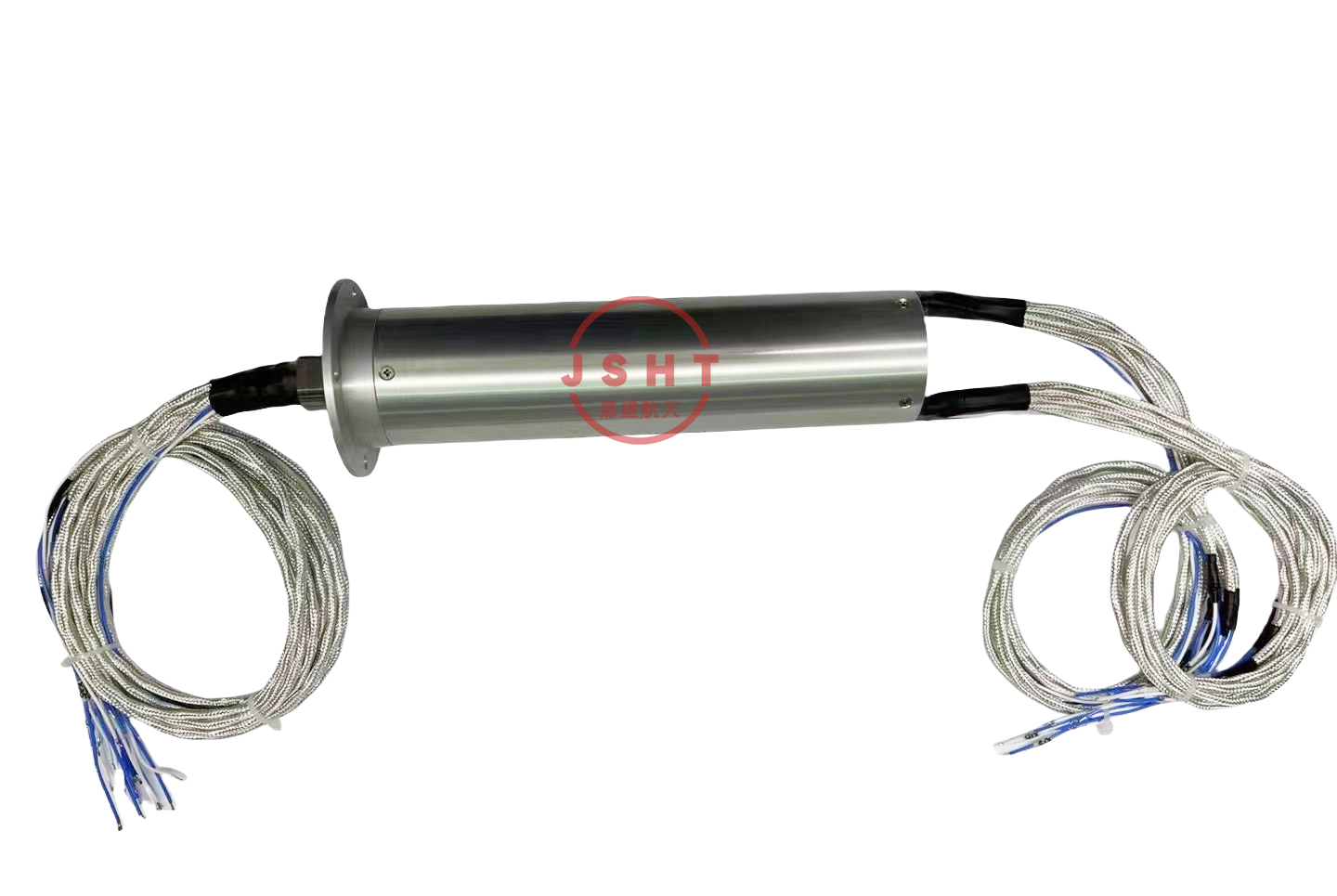

雷達轉臺滑環是一種旋轉電氣接口裝置。它主要基于滑動接觸原理來實現電信號和功率的傳輸。在轉臺旋轉過程中，滑環的轉子部分隨著轉臺一起轉動，而定子部分保持靜止。通過轉子和定子上的導電環和電刷緊密接觸，使得電流能夠從固定端傳輸?shù)叫D(zhuǎn)端，或者反之。例如，就像兩個相互嵌套的圓柱體，外圓柱體（定子）上有固定的電刷，內圓柱體（轉子）上有導電環，當內圓柱體旋轉時，電刷在導電環上滑動，保持電連接。
信號傳輸方面
雷達需要傳輸高頻信號用于探測目標。雷達轉臺滑環能夠在轉臺旋轉的情況下，將發射機產生的高頻脈沖信號傳輸?shù)叫D(zhuǎn)的天線上，使天線能夠向不同方向發射信號。同時，它還能將天線接收到的回波信號傳輸回接收機進行處理。例如，在相控陣?yán)走_(dá)中，轉臺滑環可以確保每個天線單元在旋轉掃描過程中的信號傳輸，保證雷達對目標的精確探測和跟蹤。
功率傳輸方面
為了驅動旋轉的雷達天線及其附屬設備（如天線的穩定平臺電機、冷卻設備等），需要傳輸功率。雷達轉臺滑環能夠?qū)碜噪娫吹碾娔軅鬏數叫D(zhuǎn)部分，確保天線的正常運轉。例如，對于大型機械掃描雷達，轉臺滑環可以提供足夠的功率來驅動天線的旋轉電機，使其能夠按照設定的速度和角度進行掃描。
性能要求
電氣性能
低損耗：由于雷達信號頻率較高，轉臺滑環需要有較低的接觸電阻和插入損耗，以減少信號衰減。例如，在高頻毫米波雷達中，滑環的接觸電阻每增加一點，都會導致信號傳輸功率的明顯下降，影響雷達的探測距離。
高帶寬：要能夠適應雷達系統中不同頻率信號的傳輸，包括從低頻的控制信號到高頻的雷達探測信號。如一些多功能雷達，其信號頻率范圍從幾兆赫茲到幾十吉赫茲，滑環需要有足夠?qū)挼膸拋肀ＷC這些信號的有效傳輸。
機械性能高精度和穩定性：雷達轉臺滑環的旋轉精度直接影響雷達天線的指向精度。它需要在長期運行中保持良好的同心度和較低的軸向和徑向跳動。例如，在精密跟蹤雷達中，滑環的微小跳動可能導致天線指向偏差，從而影響對目標的跟蹤精度。
高轉速能力：對于一些需要快速掃描的雷達系統，轉臺滑環要能夠承受較高的轉速。比如，某些防空預警雷達的天線轉速較高，滑環必須能夠在這種高速旋轉的情況下正常工作，保證信號和功率的傳輸。
耐用性：雷達通常工作在各種復雜的環境條件下，包括惡劣的天氣（如高溫、低溫、潮濕、沙塵等）。轉臺滑環需要有良好的密封性能和耐磨性能，以保證長期可靠的運行。例如，在海上艦艇的雷達系統中，滑環要能夠抵抗海水的腐蝕和鹽霧的侵蝕。
應用場景舉例
車載雷達：在軍事偵察車輛或一些智能汽車的自動駕駛系統中的雷達，轉臺滑環可以幫助車載雷達在車輛行駛過程中，隨著車身的晃動和雷達轉臺的旋轉，穩定地傳輸信號和功率。例如，在自動緊急制動系統（AEB）使用的毫米波雷達中，轉臺滑環確保雷達能夠快速掃描車輛前方的障礙物，為安全系統提供準確的距離和速度信息。
防空雷達：在防空系統中，大型的防空雷達需要 360 度旋轉掃描天空中的目標。雷達轉臺滑環能夠在雷達天線旋轉的過程中，傳輸復雜的信號和足夠的功率，保證雷達對空中目標的探測、跟蹤和識別。例如，遠程防空雷達可以通過轉臺滑環傳輸信號，實現對數百公里外的飛機或?qū)椖繕?biāo)的預警和監測。
